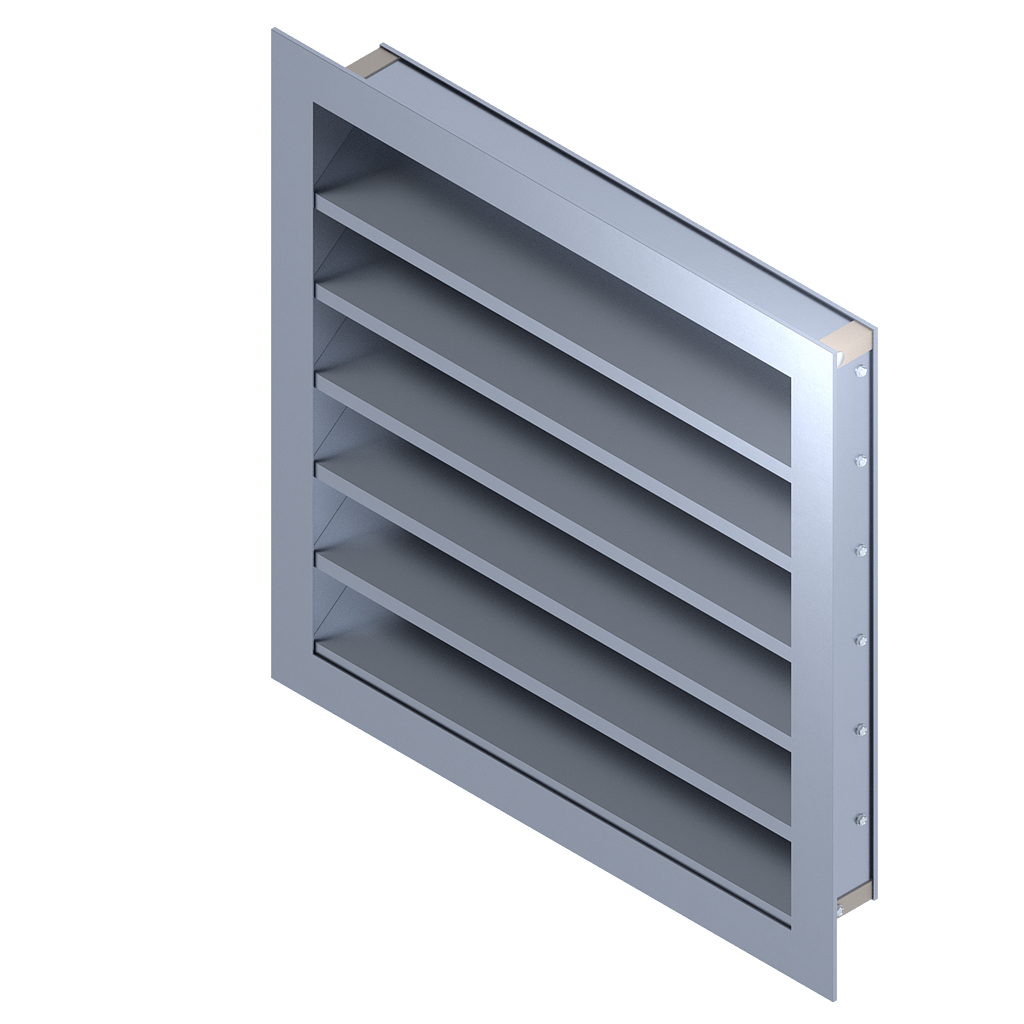

TW-245
Avez vous besoin d'un plan d'ingéniérie? Pour plus d'information sur ce service contactez notre département de ventes au 1-800-656-2610 ou ventes@trolec.com
Modalités et conditions de la vente
| CONSTRUCTION STANDARD | |
|---|---|
| CADRE | EXTRUSION D'ALUMINIUM 6063-T6, 0,072"(1,8 MM) D'ÉPAISSEUR |
| LAMES | EXTRUSION D'ALUMINIUM 6063-T6, 0,062" (1,6 MM) D'ÉPAISSEUR |
| INCLINAISON DES LAMES | 39° |
| ESPACEMENT DES LAMES | ± 2" (50,8 MM) |
| FIXATION DES LAMES | VISSÉES AU CADRE |
| GRILLAGE AVIAIRE | GALVANISÉ 1/2" X 1/2" X 0,047" (12,7 MM X 12,7 MM X 1,2 MM) |
| SECTION SIMPLE | MIN. 6" (152 MM) X 6" (152 MM)MAX. 48" (1 219 MM) X 234" (5 944 MM) |
| SECTIONS MULTIPLES | DIFFÉRENTES CONFIGURATIONS DISPONIBLES (VOIR CONFIGURATEUR DE PRODUIT) |
| PERFORMANCE D'UNE SECTION 48" X 48" | |
|---|---|
| LIBRE | 6,43 PI² (0,597 M²) |
| POURCENTAGE AIRE LIBRE | 41% |
| VITESSE DÉBUT PÉNÉTRATION D'EAU | 413 PI/MIN (2,10 M/S) |
| PERTE DE CHARGE AU POINT DE DÉBUT DE LA PÉNÉTRATION D'EAU | 0,035" W.G. (8,7 PA) |
