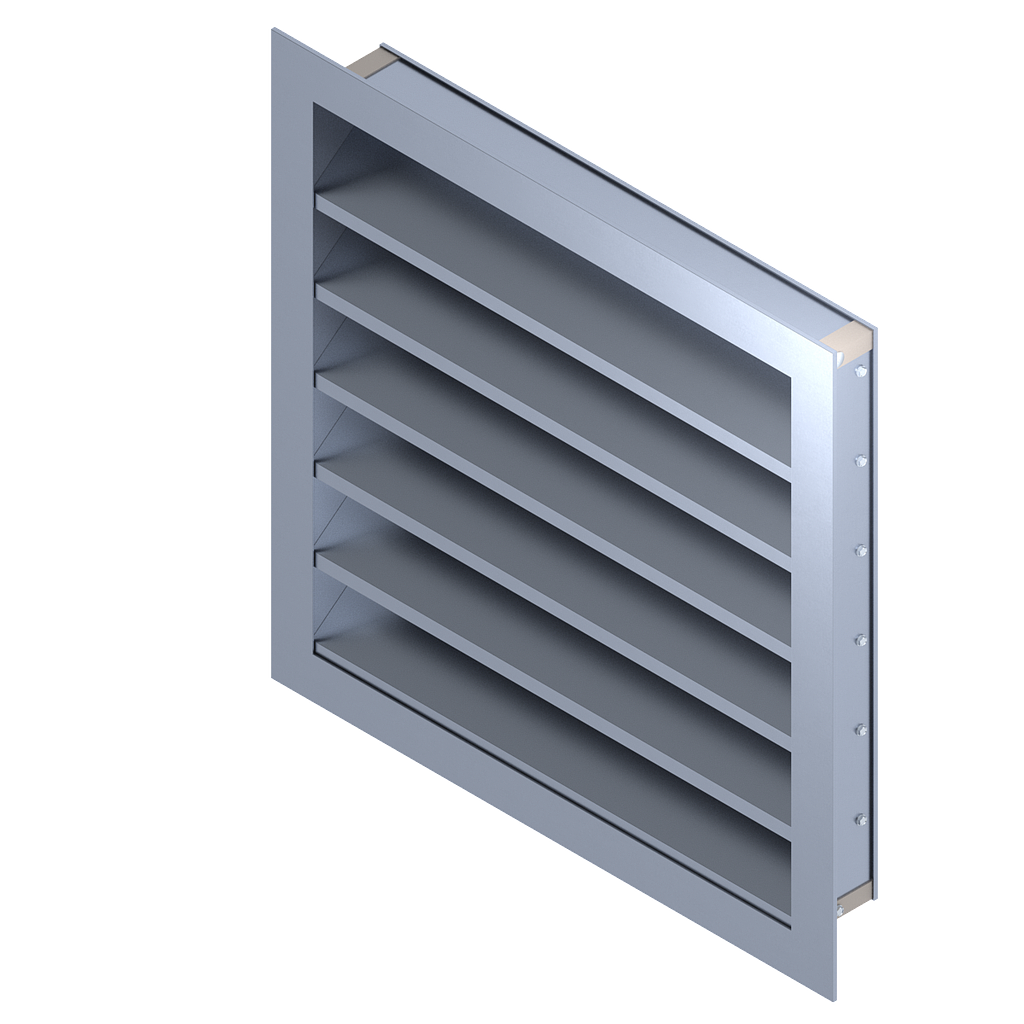

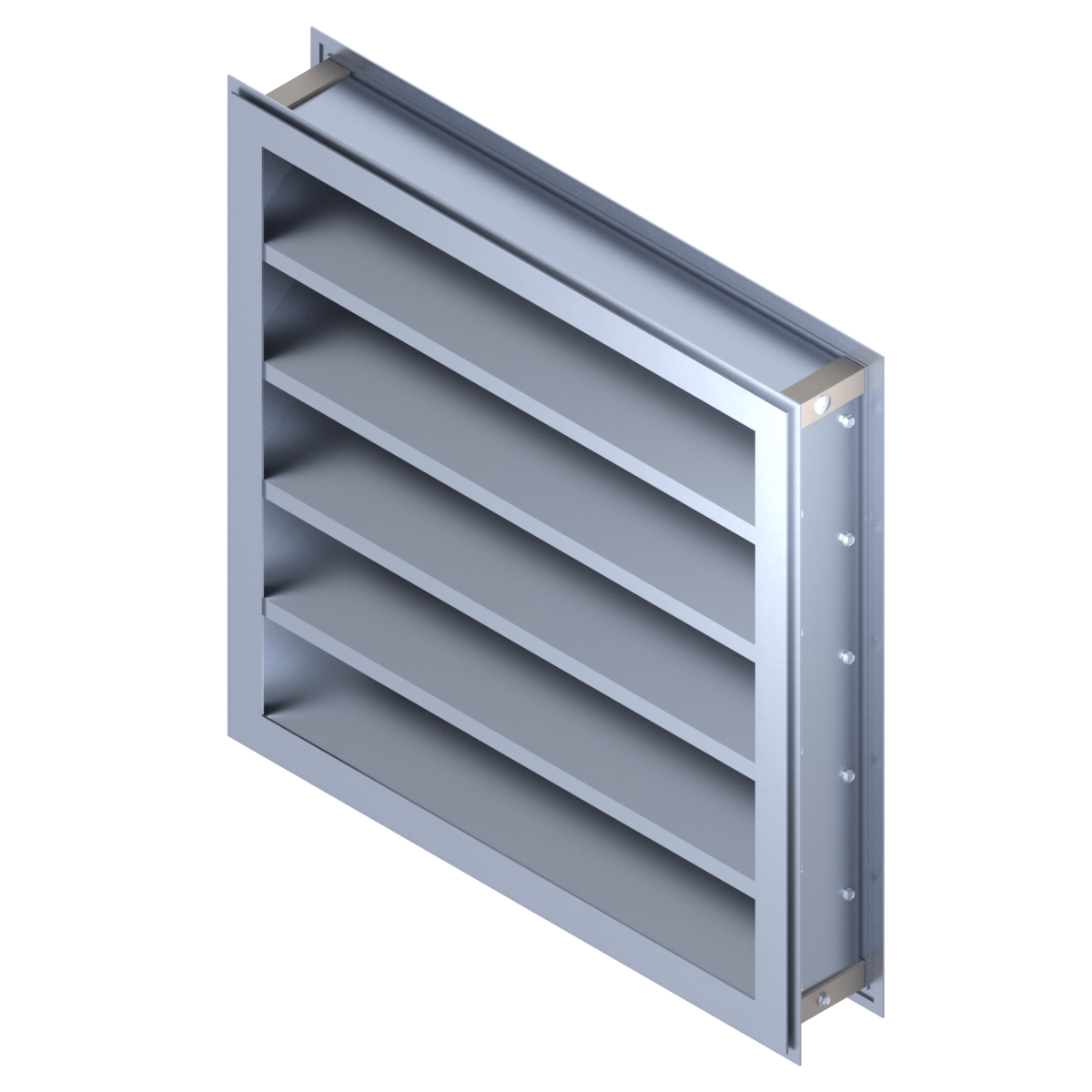

TW-430 / HW-430
Avez vous besoin d'un plan d'ingéniérie? Pour plus d'information sur ce service contactez notre département de ventes au 1-800-656-2610 ou ventes@trolec.com
Modalités et conditions de la vente
| CONSTRUCTION STANDARD | |
|---|---|
| GRILLAGE AVIAIRE | EXTRUSION D'ALUMINIUM 6063-T6, 0.081" (2,1 MM) D'ÉPAISSEUR |
| LAMES | EXTRUSION D'ALUMINIUM 6063-T6, 0.072" (1.8 MM) D'ÉPAISSEUR |
| INCLINAISON DES LAMES | 65° |
| ESPACEMENT DES LAMES | ±3" (76.2 MM) |
| FIXATION DES LAMES | VISÉES AU CADRE |
| GRILLAGE AVIAIRE | GALVANISÉ 1/2" X 1/2" X 0.047" (12.7 MM X 12.7 MM X 1.2 MM) |
| FINI | ALUMINIUM NATUREL |
| SECTION SIMPLE | MIN. 6" (152 MM) X 8" (203 MM) MAX. 60" (1524 MM) X 234" (5944 MM) |
| SECTIONS MULTIPLES | DIFFÉRENTES CONFIGURATIONS DISPONIBLES (VOIR CONFIGURATEUR DE PRODUIT) |
| PERFORMANCE D'UNE SECTION 48" X 48" | |
|---|---|
| AIRE LIBRE | 7.72 PI² (0.717 M²) |
| POURCENTAGEAIRE LIBRE | 48% |
| VITESSE DÉBUT PÉNÉTRATION D'EAU | 588 PI/MIN (2.99 M/S) |
| PERTE DE PRESSION AU POINT DE PÉNÉTRATION D'EAU | 0.07" W.G. (17.4 PA) |
