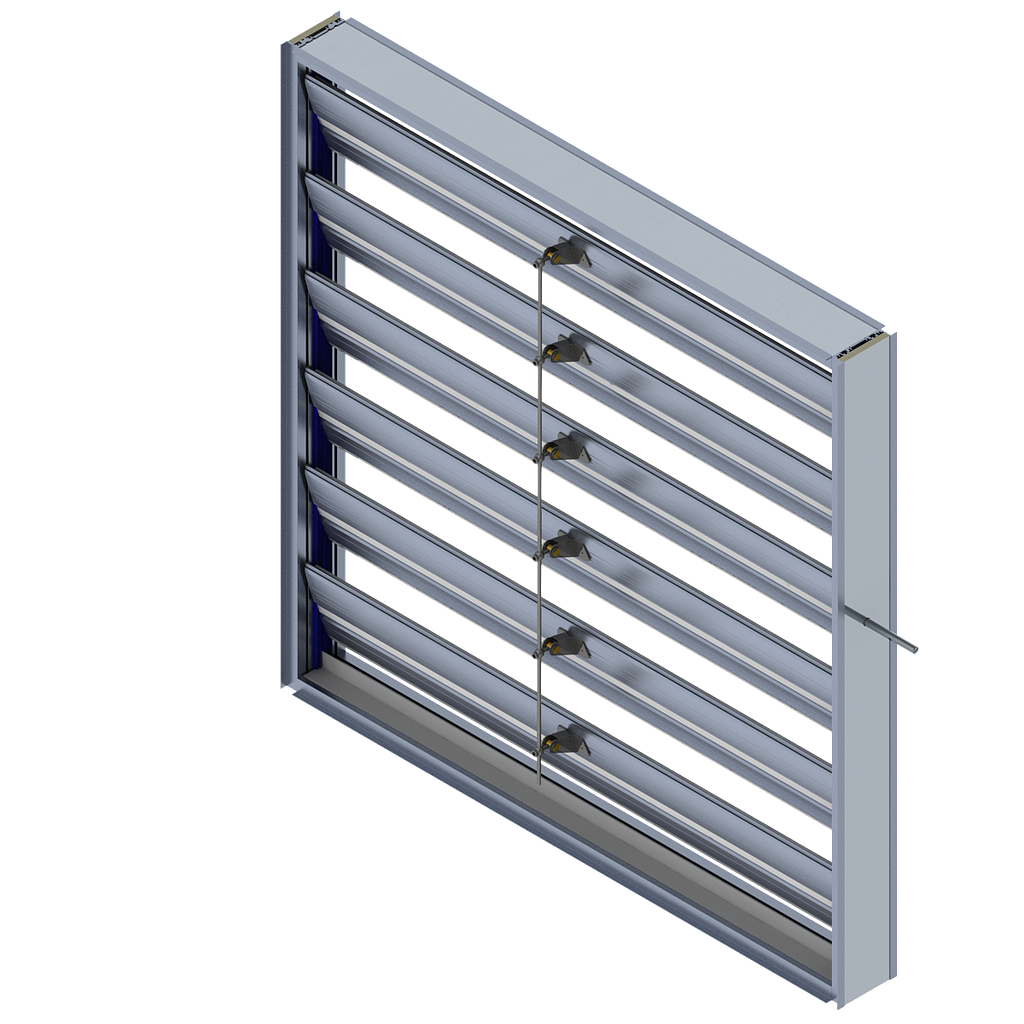

VAPI-BF
Avez vous besoin d'un plan d'ingéniérie? Pour plus d'information sur ce service contactez notre département de ventes au 1-800-656-2610 ou ventes@trolec.com
Modalités et conditions de la vente
| CONSTRUCTION STANDARD | |
|---|---|

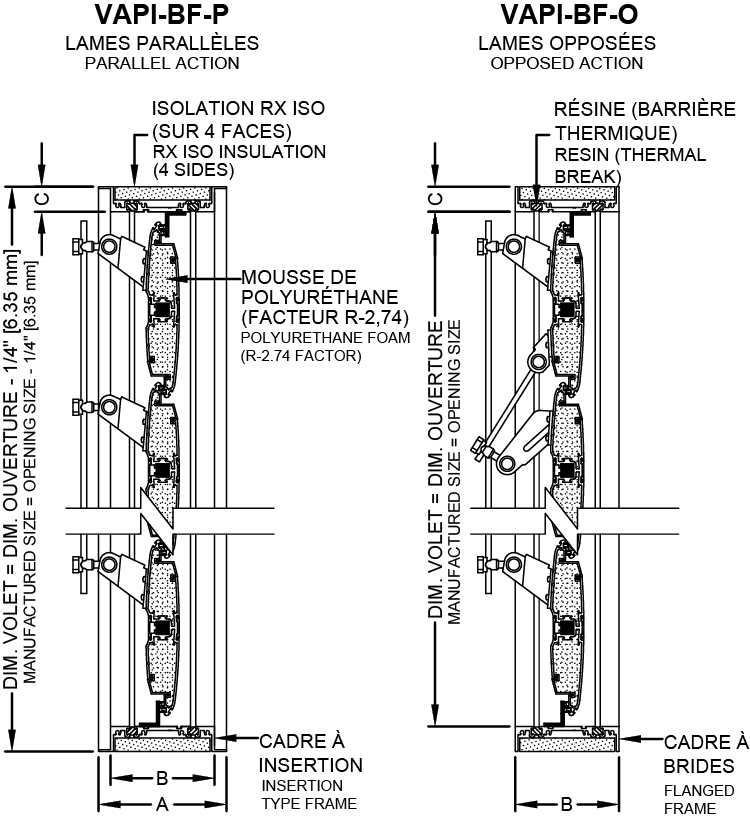

| MODÈLE VAPI-BF | LAME UNIQUE, HAUTEUR MAX. DE 11-3/4" (298 MM) LAMES PARALLÈLES, HAUTEUR MIN. DE 12" (305 MM) LAMES OPPOSÉES, HAUTEUR MIN. DE 14" (356 MM) |
| QUINCAILLERIE | ALUMINIUM PROFILÉ 6063-T6, 0.102" (2,6 MM) D'ÉPAISSEUR |
| COUPE-FROIDS DU CADRE | ALUMINIUM PROFILÉ 6063-T6, 0.08" (2 MM) D'ÉPAISSEUR |
| TIGE MAÎTRESSE | BARRE EN ACIER 1/2" X 1/2" (12.7 MM X 12.7 MM) AVEC BOUT ROND MACHINÉ Ø 1/2" (12.7 MM), BOULONNÉE |
| COUSSINETS | BARRES EN ALUMINIUM, 1/2" X 1/2" (12.7 MM X 12.7 MM), POINÇONNÉES |
| TEMPÉRATURE DE FONCTIONNEMENT | DE -40°C À 74°C (-40°F À 165°F) |
| COUPE-FROIDS DU CADRE | RÉSINE DE SILICONE - 62°C À 288°C (-80°F À 550°F) |
| COUPE-FROIDS DES LAMES | RÉSINE DE SILICONE - 62°C À 288°C (-80°F À 550°F) |
| QUINCAILLERIE | MOUSSE DE POLYURÉTHANE (FACTEUR R-2.74) |
| ISOLANT LAMES | BARRIÈRE THERMIQUE EN RÉSINE ET ISOLATION RX ISO (FACTEUR R-6) |
| COUSSINETS | PARTIE INTERNE: CELCON (POLYMÈRE) PARTIE EXTERNE: POLYCARBONATE |
| LARGEUR | PVC |
| LARGEUR | MIN. 6" (152 MM) MAX. 60" (1524 MM) |
| HAUTEUR LAME UNIQUE | - CADRE À BRIDES MIN. 6-1/2" (165 MM) MAX. 9-3/4" (248 MM) -CADRE À INSERTION MIN. 6-1/2" (165 MM) MAX. 11-3/4" (298 MM) |
| HAUTEUR LAMES MULTIPLES | MIN. 12" (305 MM) MAX. 48" (1219 MM) |
| OPTIONS DISPONIBLES | |
|---|---|
| QUINCAILLERIE | À BRIDES |
| COUSSINETS | BRONZE ACIER INOXYDABLE ROULEMENT À BILLES |
| COUPE-FROIDS DU CADRE | FACE ET ÉVITEMENT BARRE DE COMMANDE 3/4" (19 MM) JACK SHAFT MAX. 45 PI² (4.18 M²) |
| COUPE-FROIDS DU CADRE | LANGUETTE EN ACIER INOXYDABLE |
| QUINCAILLERIE | PLAQUÉE AU ZINC JAUNE |
