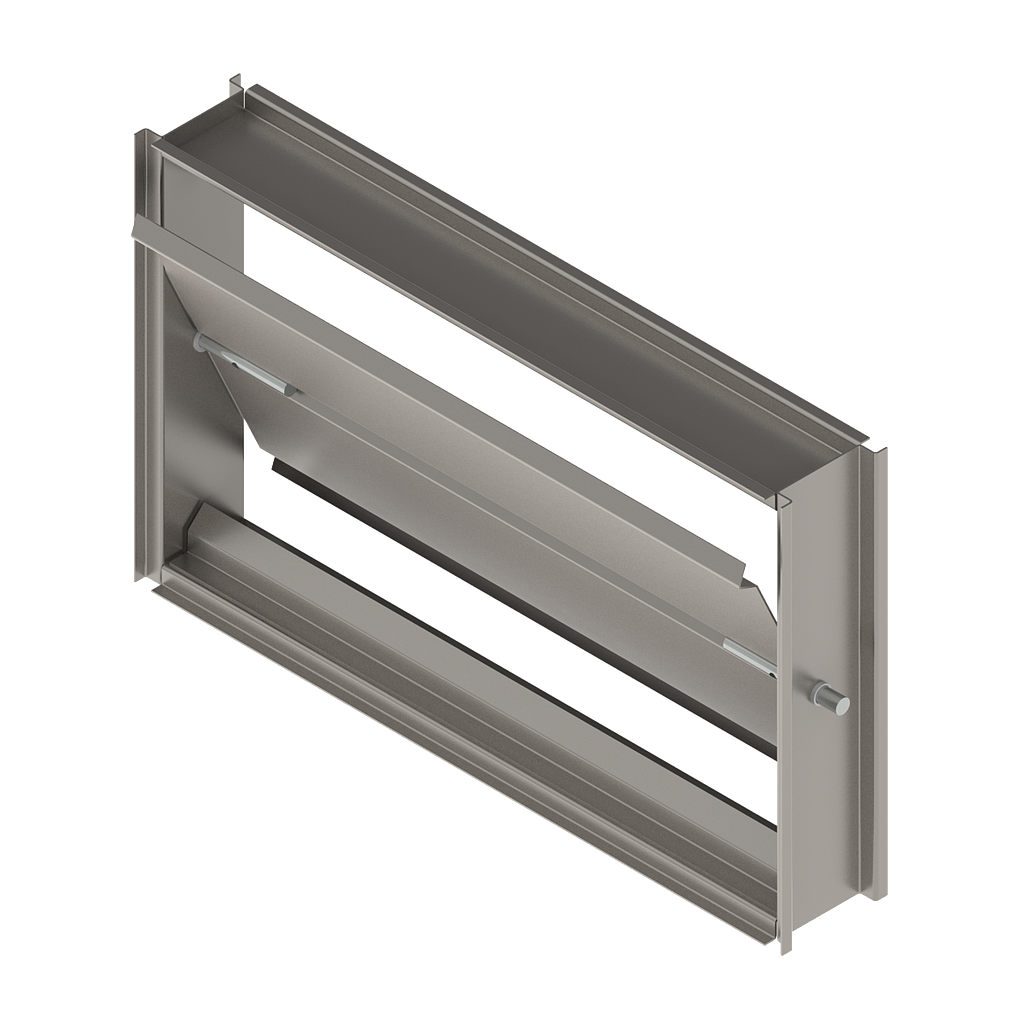

V90-SB

VOLETS EN ACIER
  • Taille
  • Cadre

Cette combinaison n'existe pas.


Avez vous besoin d'un plan d'ingéniérie? Pour plus d'information sur ce service contactez notre département de ventes au 1-800-656-2610 ou ventes@trolec.com
Modalités et conditions de la vente

CONSTRUCTION STANDARD
CADRE 16 GA, ACIER GALVANISE
LAMES 16 GA, ACIER GALVANISE
INCLINAISON DES LAMES 48°
ESPACEMENT DES LAMES ±4" (101.6 MM)
FIXATION DES LAMES RIVETÉES AU CADRE
GRILLAGE AVIAIRE ACIER INOXYDABLE 1/2" X 1/2"
(12.7 MM X 12.7 MM)
SECTION SIMPLE MIN. 6" (152 MM) X 8" (203 MM)
MAX. 60" (1524 MM) X 96" (2438 MM)
SECTIONS MULTIPLES   DIFFÉRENTES CONFIGURATIONS DISPONIBLES
(VOIR CONFIGURATEUR DE PRODUIT)
PERFORMANCE D'UNE SECTION 48" X 48"
LIBRE7.19 FT² (0.668 M²)
POURCENTAGE AIRE LIBRE 45%
VITESSE DÉBUT PÉNÉTRATION D'EAU   534 FT/MIN (2.71 M/S)
PERTE DE CHARGE AU POINT DE DÉBUT DE LA PÉNÉTRATION D'EAU0.034" W.G. (8.5 PA)
