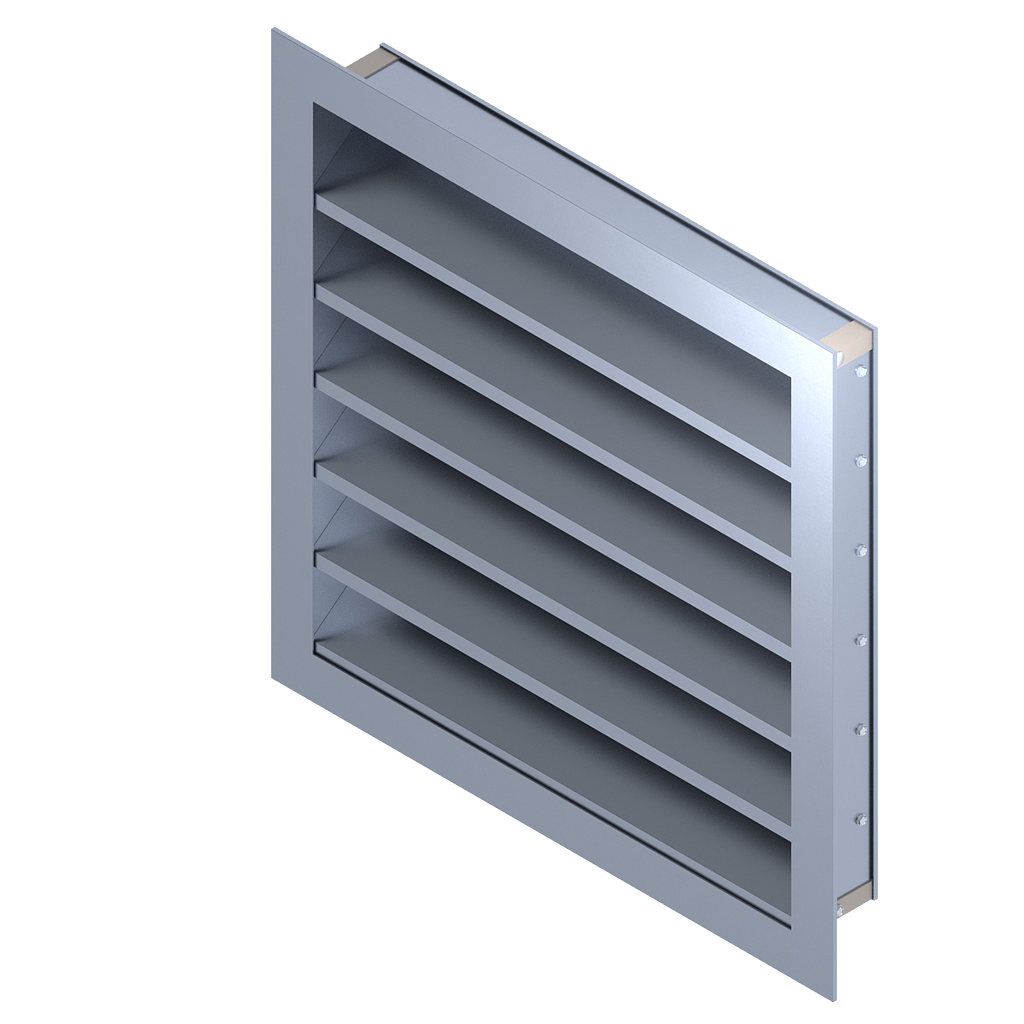

TZ-430 / HZ-430
Avez vous besoin d'un plan d'ingéniérie? Pour plus d'information sur ce service contactez notre département de ventes au 1-800-656-2610 ou ventes@trolec.com
Modalités et conditions de la vente

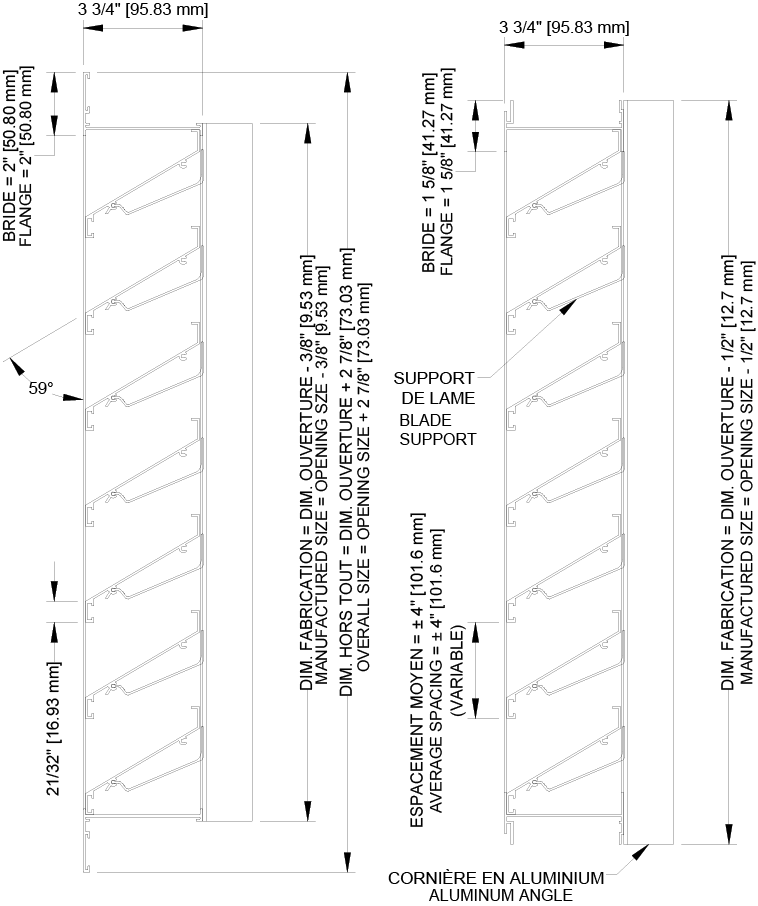

CONSTRUCTION STANDARD | |
---|---|
GRILLAGE AVIAIRE | EXTRUSION D'ALUMINIUM 6063-T6, 0.081" (2,1 MM) D'ÉPAISSEUR |
INCLINAISON DES LAMES | EXTRUSION D'ALUMINIUM 6063-T6, 0.072" (1.8 MM) D'ÉPAISSEUR |
INCLINAISON DES LAMES | 59° |
ESPACEMENT DES LAMES | ±3" (76.2 MM) |
FIXATION DES LAMES | VISÉES AU CADRE |
GRILLAGE AVIAIRE | GALVANISÉ 1/2" X 1/2" X 0.047" (12.7 MM X 12.7 MM X 1.2 MM) |
FINI | ALUMINIUM NATUREL |
SECTION SIMPLE | MIN. 6" (152 MM) X 8" (203 MM) MAX. 60" (1524 MM) X 234" (5944 MM) |
SECTIONS MULTIPLES | DIFFÉRENTES CONFIGURATIONS DISPONIBLES (VOIR CONFIGURATEUR DE PRODUIT) |
PERFORMANCE D'UNE SECTION 48" X 48" | |
---|---|
AIRE LIBRE | 9.14 PI² (0.849 M²) |
POURCENTAGEAIRE LIBRE | 57% |
VITESSE DÉBUT PÉNÉTRATION D'EAU | 572 PI/MIN (2.91 M/S) |
PERTE DE PRESSION AU POINT DE PÉNÉTRATION D'EAU | 0.1" W.G. (24.9 PA) |
