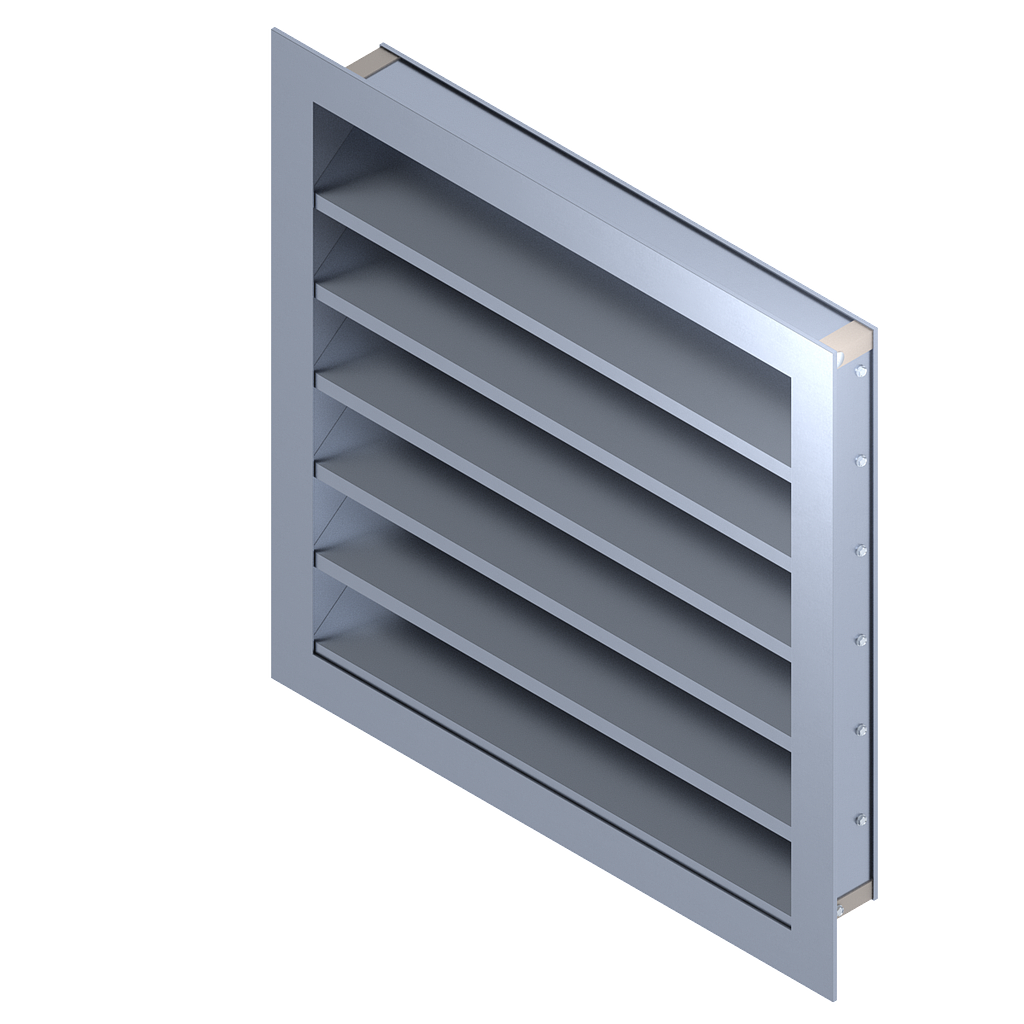

TW-245
Avez vous besoin d'un plan d'ingéniérie? Pour plus d'information sur ce service contactez notre département de ventes au 1-800-656-2610 ou ventes@trolec.com
Modalités et conditions de la vente
| CONSTRUCTION STANDARD | |
|---|---|
| GRILLAGE AVIAIRE | EXTRUSION D'ALUMINIUM 6063-T6, 0.072" (1.8 MM) D'ÉPAISSEUR |
| CADRE | EXTRUSION D'ALUMINIUM 6063-T6, 0.062" (1.6 MM) D'ÉPAISSEUR |
| INCLINAISON DES LAMES | 39° |
| ESPACEMENT DES LAMES | ±2" (50.8 MM) |
| FIXATION DES LAMES | VISÉES AU CADRE |
| GRILLAGE AVIAIRE | GALVANISÉ 1/2" X 1/2" X 0.047" (12.7 MM X 12.7 MM X 1.2 MM) |
| FINI | ALUMINIUM NATUREL |
| SECTION SIMPLE | MIN. 6" (152 MM) X 6" (152 MM) MAX. 48" (1219 MM) X 234" (5944 MM) |
| SECTIONS MULTIPLES | DIFFÉRENTES CONFIGURATIONS DISPONIBLES (VOIR CONFIGURATEUR DE PRODUIT) |
| PERFORMANCE D'UNE SECTION 48" X 48" | |
|---|---|
| AIRE LIBRE | 6.43 PI² (0.597 M²) |
| POURCENTAGEAIRE LIBRE | 41% |
| VITESSE DÉBUT PÉNÉTRATION D'EAU | 413 PI/MIN (2.10 M/S) |
| PERTE DE PRESSION AU POINT DE PÉNÉTRATION D'EAU | 0.035" W.G. (8.7 PA) |
