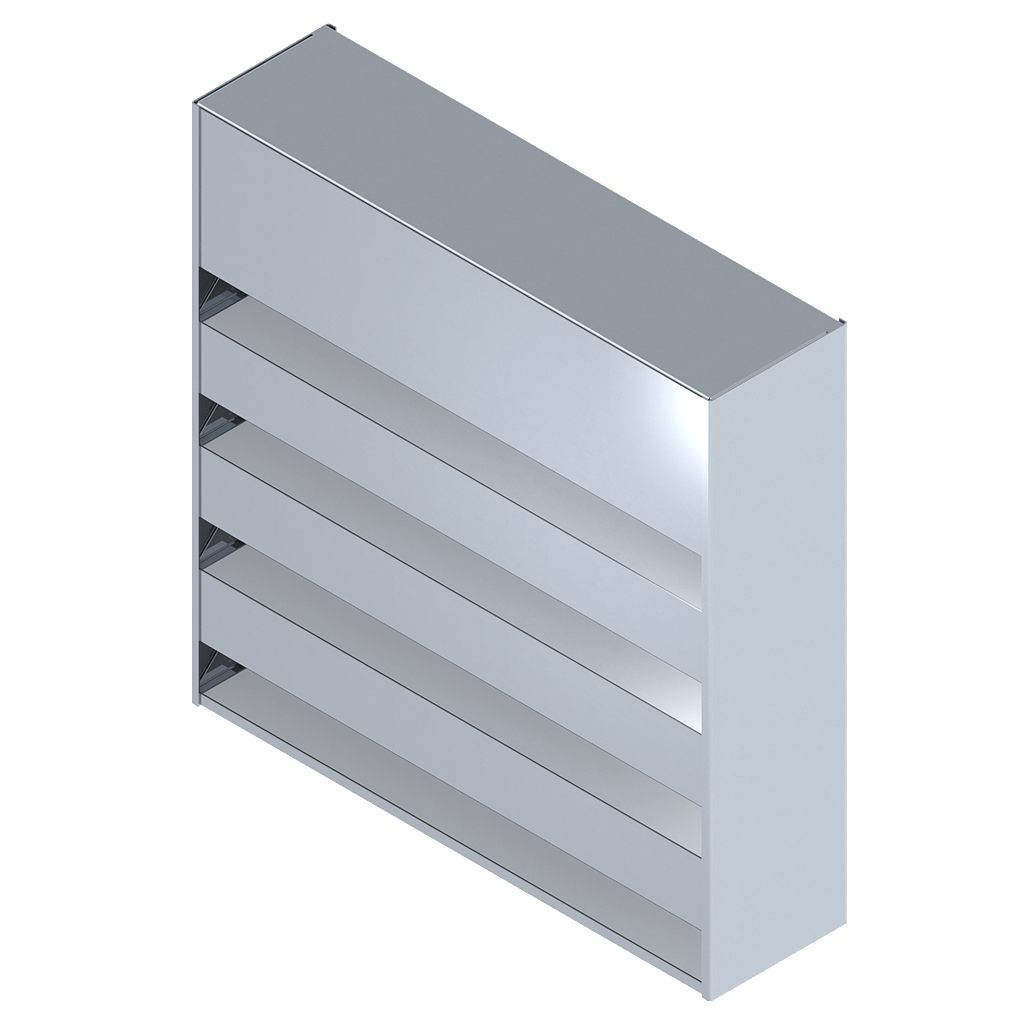

PAC-1245
Avez vous besoin d'un plan d'ingéniérie? Pour plus d'information sur ce service contactez notre département de ventes au 1-800-656-2610 ou ventes@trolec.com
Modalités et conditions de la vente
| CONSTRUCTION STANDARD | |
|---|---|
| CADRE | ALUMINIUM FORMÉ 0.102" (2.6 MM) |
| LAMES | ALUMINIUM FORMÉ 0.102" (2.6 MM) |

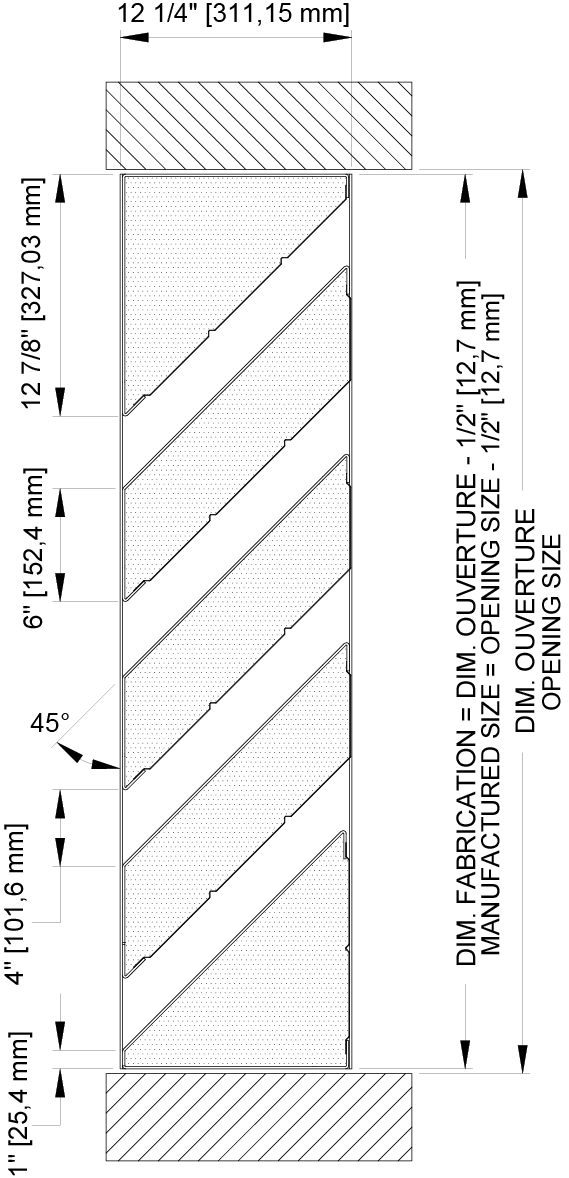

| INCLINAISON DES LAMES | 45° |
| FIXATION DES LAMES | RIVETÉES AU CADRE |
| ISOLATION ACOUSTIQUE | LAINE DE ROCHE (ROUXL AFB) RETENUE PAR UNE TÔLE PERFORÉE EN ACIER GALVANISÉ 20 GA, 33% D'OUVERTURE |
| GRILLAGE AVIAIRE | ALUMINIUM DÉPLOYÉ 1/2" - 0.81F (12.7 MM) |
| POIDS | ALUMINIUM NATUREL |
| GRILLAGE AVIAIRE | 10 LB/PI² (48.8 KG/M²) |
| SECTION SIMPLE | MIN. 24" (610 MM) X 30" (762 MM) MAX. 72" (1829 MM) X 120" (3048 MM) |
| PERFORMANCE D'UNE SECTION 48" X 48" | |
|---|---|
| AIRE LIBRE | 4.17 PI² (0.387 M²) |
| POURCENTAGEAIRE LIBRE | 26% |
| VITESSE DÉBUT PÉNÉTRATION D'EAU | 1330 PI/MIN (6.76 M/S) |
| PERTE DE PRESSION AU POINT DE PÉNÉTRATION D'EAU | 0.14" W.G. (34.9 PA) |
